ओम के नियम पर प्रयोग या सत्यापन
ओम के नियम का सत्यापन या हम कह सकते है प्रयोग इसके पहले तो आप कुछ महत्वपूर्ण बातें जान लें
वास्तव में विभवांतर क्या होता है -जब किसी wire में धारा वह रही होती है तो जिस प्रेसर से वह रही होती है उसे विभवांतर या voltage कहते है इसके लिए detail में हमने water analogy से इसे अच्छे से समझाया है आप इसे पड़ सकते हो –
Voltage क्या है ?
अब प्रतिरोध क्या है इसका साधारण सा जबाब है धारा के मार्ग में रुकावट ही प्रतिरोध है यह रुकावट कुछ भी हो जैसे तार की लंबाई बड़ा दी जाए तो प्रतिरोध बढ़ जाएगा तो यह प्रतिरोध हो गया
ओम के नियम का उपयोग हम विभवांतर,धारा और प्रतिरोध को ज्ञात करने के लिए कर सकते है यह कैसे करना है इसकी बात हम करते है
आपको ओम के नियम के सत्यापन के लिए सबसे पहले आपको एक सर्किट board जैसे breadboard लेना है और एक resistance यानी प्रतिरोध जो बाजार में बहुत सस्ते मिल जाते है आपको एक कोई भी लेना है और उसे ब्रेडबोर्ड पर लगाना है एवं उस प्रतिरोध का मान ज्ञात करने के लिए रेसिस्टर कलर कोड के उपयोग से करें यदि आपको कलर कोड नही आते तो इसे पढ़ें Resistance value कैसे चेक करें
मान लीजिये की आपके द्वारा उपयोग किया गया प्रतिरोध 1k ओम का है
अब आपको किसी variable दिष्ट धारा का स्त्रोत लेना है जिससे आप अपने सर्किट को 1वोल्ट से लेकर 10 वोल्ट तक वोल्टेज दे सकें
जैसे कि एक adapter जिसमे वोल्टेज regulator लगा हो और एक स्क्रीन जिसमे वोल्टेज दिखता रहे कि हम कितना वोल्टेज अपने सर्किट को दे रहे है
ओम के नियम के सत्यापन या प्रयोग के लिए आपको ये करना है

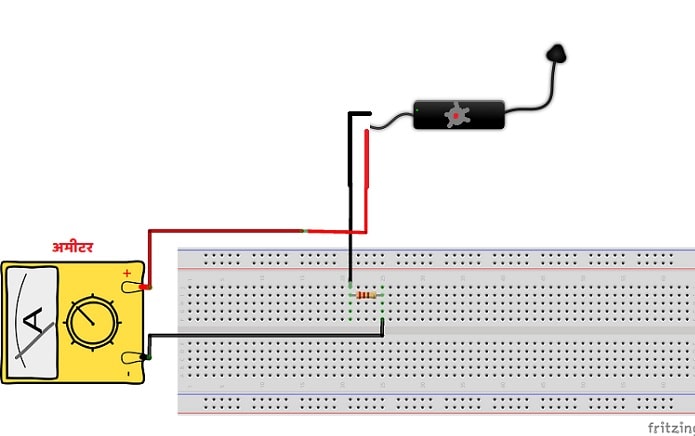

हम जानते है कि श्रेणी क्रम में धारा समान रहती है इसलिए हम एक अमीटर अपने सर्किट में प्रतिरोध के श्रेणी क्रम में लगते है अमीटर धारा मापने के यन्त्र होता है
और हम ये भी जानते है कि विभवांतर समांतर क्रम में समान रहता है

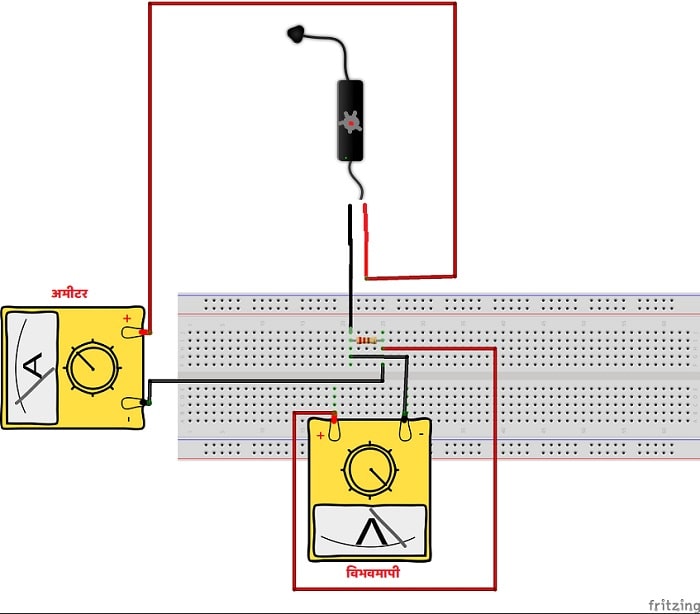

इस लिए एक वाल्टमीटर या विभवमापी हम उसी प्रतिरोध के साथ समांतर क्रम में जोड़ेंगे विभवमापी विभवांतर मापता है ये सब आपको पता होनी चाहिए
आप मल्टीमीटर का उपयोग कर सकते है जो धारा और विभवांतर दोनों माप सकता है यह 100 रुपये तक मिल जाता है बाजार में
हमारा पूरा परिपथ बन चुका है अब ओम के नियम को ध्यान में रखते हम एक सारणी बनाएंगे सबसे पहले दिष्ट धारा के source में लगे रेगुलेटर को 1v से 10v तक ले जाते है और सभी उपकरणों में reading note करते चलते है
यदि आप 1k ओम का प्रतिरोध उपयोग कर रहे है तब आप voltage को 0v से 1v करें फिर अमीटर में देखें आपको 1mA दिखेगा यानी 1 मिली एम्पीयर
अब फिर 1v से 2v पर set करें तब आप अमीटर में 2mA देखोगे फिर 3v रखें तो आप 2.99mA धारा दिखेगी
इसी प्रकार आप 10v तक कि reading नोट करें यही ओम के नियम का सत्यापन है आप प्रतिरोध अलग अलग उपयोग करके देखिए सभी के रिजल्ट अलग अलग आते है और ओम का नियम इन पर लागू होता है
